交、直流两用继电器综合参数测试仪

交、直流两用继电器综合参数测试仪/两用继电器综合参数测试仪/继电器综合参数测试仪   型号：MHY-02902

交、直流两用继电器综合参数测试仪详细内容

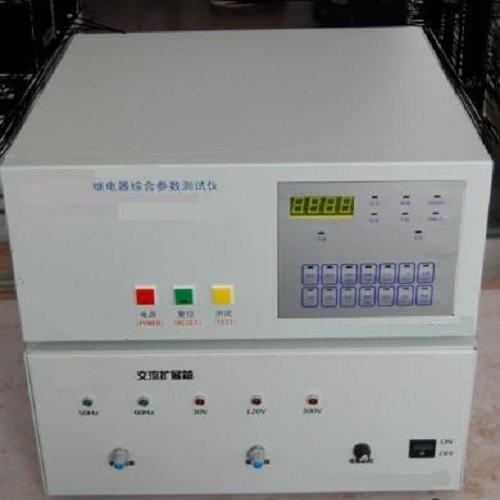

该仪器增加了一只交流扩展箱。当关掉扩展箱的电源时，其功能和普通DP—3一样，用于测量直流继电器的参数。当打开扩展箱电源后就转为测试交流线圈电磁继电器的各种参数。测量电压参数时，根据触点的通断和交流声的有无来判断继电器是否真正动作和开放。线圈驱动电源频率可选50HZ和60HZ。驱动功率＜=10VA。

主要技术指标

1．圈电阻测试

1.1测试条件，测试电流＜15mA

1.2测试范围

 10 – 409.5Ω    时   分辨率0.1Ω    测量误差   ±1%+0.5Ω

     409-4095Ω     时   分辨率   1Ω   测量误差   ±1%

409-16380Ω   时   分辨率   10Ω   测量误差 　±１％

 2．接触电阻测试

2.1  6V 10mA DC 时  测量范围 0 – 999mΩ 测量误差 ±1%±1% mΩ

2.2  6V 100mA DC时  测量范围 0-999mΩ  测量误差 ±1%±1 mΩ

2.3  24VDC 1A 时 测量范围 0-500mΩ      测量误差±1%±1% mΩ

3．动作/释放电压

 测量范围 0—30V  DC时,(线圈电流≤300mA)  分辨率   30/4096(V)

                        测量误差    ±1% +20mV

 测量范围 30—120V DC时,(线圈电流≤80mA)  分辨率   120/4096(V)

                        测量误差    ±1% +0.1V

   AC测量范围  0—30V AC时,(线圈功率≤10W)  分辨率  30/4096(V)

                        测量误差    ±2% +100mV

                0—120V AC时,(线圈功率≤10W) 分辨率  120/4096(V)

                        测量误差    ±2% +0.5V

                0—300V AC时,(线圈功率≤10W) 分辨率  300/4096(V)

                        测量误差    ±2% +0.5V

4.动作/释放时间      0---60mS     分辨率 10uS   测量误差 ± 1%

5.动作/释放回跳时间  0—20mS     分辨率 10uS   测量误差 ± 1%

6.同步差            0—19.99mS   分辨率 10u S   测量误差 ± 1%

7.环境温度  测量范围:  5--40℃   测量误差  ±1℃
